УСТАНОВКА ШПАЛЕРЫ

УСТАНОВКА ШПАЛЕРЫ, создание специального сооружения (шпалерного устройства), служащего опорой для возделываемого винограда. Шпалерные устройства состоят из краевых, или якорных, и промежуточных опор (столбов, стоек), приспособлений для разгрузки краевых столбов (подкосы или якорные устройства), шпалерных проволок, деталей, с помощью которых проволока присоединяется к стойкам. Столбы, применяемые для шпалеры, могут быть деревянными, металлич., железобетонными, а также пластмассовыми (см. Опоры для кустов винограда). Для увеличения продолжительности службы деревянные столбы пропитываются антисептическими средствами (см. Антисептирование деревянных столбов). Деревянные стойки толщиной не менее 12 см и длиной 2,0—2,5 м устанавливают в качестве якорных, а стойки толщиной не менее 8 см — промежуточных столбов в рядах. На виноградниках России и др. стран широкое распространение получила вертикальная одноплоскостная шпалера с железобетонными столбами и тремя-четырьмя ярусами. На пром. виноградниках чаще всего применяют рядовые посадки виноградных кустов, кроны которых прикрепляют к вертикальным одноплоскостным шпалерным устройствам. Для устройства такой шпалеры используют железобетонные столбы длиной 2,0—2,6 м. Якорные стойки длиннее и прочнее, так как они обеспечивают натяжение проволоки всего ряда. У. ш. состоит из след. операций: разметки мест для установки шпалерных стоек; погрузки, подвоза и разгрузки шпалерных стоек по рядам; запрессовки шпалерных стоек; бурения ям для подпорных стоек или под якоря; установки или крепления подпорных стоек или укладки якорей; погрузки, подвоза и разгрузки шпалерной проволоки по участку, разматывания, крепления и натягивания проволоки по ярусам. При разметке участка колышками намечаются места будущих столбов и якорей. Столбы устанавливают по оси ряда с интервалом 6—12 м. Разметка осей рядов виноградных кустов и шпалерных устройств проводится с точностью ±2 см. Допустимое отклонение от ряда составляет А 5 см, в плоскости ряда — А. 10 см; наклон стоек в сторону междурядья — не более 2°. Погрузка шпалерных стоек производится агрегатом АВН-0,5 с вилочными подхватами или вручную. Стойки грузятся на автомашину, самоходное шасси или тракторные прицепы 1-ПТС-2Н, 2-ПТС-4М в агрегате с тракторами Т-25А, Т-40 или "Беларусь". Транспортное средство движется по участку вдоль междурядий через ряд, столбы разгружаются напротив отмеченных мест их установки. Промежуточные столбы устанавливают на глубину 50—60 см; высота стойки над уровнем почвы должна быть не более 1,8 м. Стойку обычно размещают посередине между соседними кустами, в противном случае будут создаваться неудобства в выполнении ряда агротехнических приемов по уходу за насаждениями. Для механизации установки столбов используют столбоставы, серийно выпускаемый двухрядный запрессовщик ЗСК-2 или машину УЗС-1-А, ямокопатели, тракторные ко-ловдавливатели ^КВВ-2 и др.). В научно-производстводств. АПО "Яловены" (Молдовы) для механизации работ по установке стоек предложено и внедрено в производство устройство в виде двух кассет, симметрично и шарнирно навешанных на трактор. Кассеты вмещают 11—13 столбов (такое количество, которое необходимо для одного ряда виноградных кустов). Эти кассеты могут работать в одном агрегате с серийно выпускаемым столбоставом ЗСВ-2 или СП-2. Для обеспечения высокой производительности работ перед каждым рядом размещают по одной пачке столбов, заключенных в обойму, доставка которых осуществляется столбовозом (на его полках горизонтально располагают 6 пачек столбов по 11—13 штук). Установку столбов производят с помощью копера, почвенного бура или гидробура в зависимости от почвенных условий. Крайние опоры крепятся при помощи жестких подкосов или якорных устройств. Ямы под якоря копают со стороны межклеточной дороги на глубину 60—70 см, используя ямокопатель КЯУ-100 с уменьшенным диаметром бура или машину для ремонта виноградников КРК-60. На дно ямы укладывают перевязочный оцинкованный якорь — бутовый камень весом 16—18 кг. Конец проволоки выводят наружу и делают петлю, к которой присоединяют якорную оттяжку. После засыпки ямы с послойным трамбованием свободный конец оттяжки прикрепляют к опоре. Оттяжку натягивают путем ее закручивания. В качестве якорей можно использовать также битые железобетонные столбы, спец. типы якорей: винтовой с четырехгранным стержнем или якорный диск на штанге с петлей. При креплении краевых столбов с помощью упора к ним внутри ряда устанавливают подпорную стойку, угол которой у основания по отношению к поверхности почвы составляет 55—60°, а расстояние от основного столба — до 1 м. Подпорная стойка упирается в краевой столб на расстоянии 25—30 см от его верхнего торца и крепится проволокой. Укрепление краевых столбов при помощи якорей может быть (рис. 1) косое (вертикальное или наклонное закрепление столбов) и вертикальное (косо поставленные столбы).

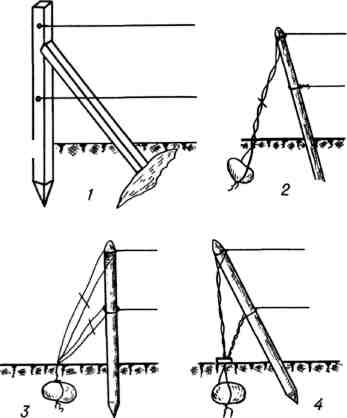

Рис. 1. Способы крепления якорных столбов: 1—3 — косое; 4 — вертикальное

Столбы закрепляют при помощи одной или нескольких проволок. После установки шпалерных столбов натягивают проволоку. Бухты с проволокой завозятся на межклеточные дороги. Проволоку сечением 3,5 и 2,0—2,4 мм разматывают, прикрепляют к столбам и натягивают по ярусам. Проволоку из бухт разматывают (одновременно 6 проволок) машиной УНП-6. При штамбовой системе ведения кустов 1-й ярус шпалеры устанавливают из проволоки сечением 3,5 мм на 10 см выше намеченной высоты штамба; 2-й ярус — из проволоки сечением 2,4 мм на 35—40 см от 1-го и 3-й ярус, состоящий из 2 параллельных проволок, идущих по обеим сторонам, на 35—40 см от 2-го яруса. При высоте штамба 0,8—1 м устанавливают трехъярусную шпалеру из 5 проволок; при высоте штамба 1,2—1,3 м — двухъярусную шпалеру из 3 проволок. В насаждениях с приземными формами кустов проволоку чаще натягивают в 3 яруса. На орошаемых виноградниках число ярусов шпалеры увеличивают до 4—5:1-ю проволоку натягивают на высоте 40—45 см от земли, 2-ю — через 40—45 см от 1-й, 3-ю — через 50—60 см от 2-й; на таком же расстоянии крепят 4-ю и 5-ю проволоки. При формах, рассчитанных для полуукрывной зоны виноградарства, нижнюю проволоку крепят на высоте 15—20 см от земли. Проволока должна быть оцинкованной или гальванизированной. Начинают натягивать проволоку с верхнего яруса. К промежуточным столбам проволоку прикрепляют металлич. скобами, приспособлениями в виде крючков, особыми распорками и др. На якорных столбах проволоку крепят с одной стороны неподвижно, а с противоположной — подвижно, чтобы ее можно было натягивать. Для натягивания проволоки используют блоки, натяжник рычажного типа "грипп", лебедку ЛРН-1 или ЛРД-85. Для подтягивания шпалерной проволоки применяют натяжники различных конструкций, в частности храповой натяжник (рис. 2.). Натяжники напостоянно прикреплены к проволоке и удобны для подтягивания провисшей проволоки.

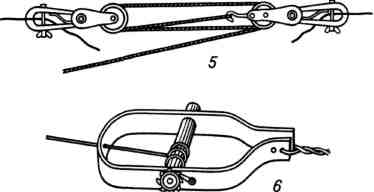

Рис. 2. Приспособления для натягивания и подтягивания проволоки: 1 — натягиватель "грипп"; 2 и 4 — рычаги для натяжения проволоки; 3 — прибор для подтягивания проволоки; 5 — блоки с тисками для натягивания проволоки; б — натяжник храповой

К якорным столбам проволоки прикрепляют неподвижно, к промежуточным — таким образом, чтобы они имели подвижность по продольной оси. Проволоки крепят к опорам различными способами, а к деревянным стойкам — при помощи скоб. Потребность в шпалерных опорах на

Потребность в материалах для устройства шпалер на 1 га виноградника

Шпалерная проволока, кг при трех

ярусах 420 420 347 347 294 263 263

при четырех ярусах 560 560 462 462 392 350 350 при пяти

ярусах 700 700 578 578 490 438 438

при шести
ярусах 840 840 693 693 588 525 525

Проволока
диаметром
3,5 мм для
якорей, кг 24           24 20         20 17         14 14

Бутовый
камень
для
якорей, т 2,5 2,51,8        1,8 1,7        1,5 1,5

Проволока
для креп
ления
шпалерной
проволоки
при четы
рехъярус
ной шпа
лере, кг 20         16 19         13 22         43 18

1 га виноградника зависит от схемы размещения кустов, главным образом от ширины междурядий и принятого расстояния между промежуточными столбами в ряду шпалеры; количество шпалерной проволоки — от числа рядов шпалеры, ярусов в ряду, проволок в каждом ярусе; якорей или подпор — от числа краевых столбов; проволоки для креплений и крючков — от количества якорей, подпор, промежуточных столбов (см. табл.). У. ш." производят не позже, чем на 2-й год после посадки винограда.

Литература: Колесник Л. В. Виноградарство. — К., 1968; Кампан-цев К. А. Шпалерные устройства для виноградников. — В кн.: Справочник виноградаря /Под общ. ред. И. А. Суятинова. Симферополь, 1997; Руководство по виноградарству / Под ред. Р. Т. Рябчун: Перевод с немецкого — Москва, 1981; Зельцер В. Я., Хэбэшеску И. Ф. Механизация возделывания винограда. — К., 1981; Сборник стандартов предприятия на технологические процессы по выращиванию технических сортов винограда. — К., 1983; Хачатрян Р. П. Механизация устройства шпалеры и уборки винограда. — В кн.: Разработка, изготовление и внедрение техники для виноградарства: Тезисы докл. научно-производственного совещания (7—8 июля 1983 г.) К., 1983; Виноградарство и виноделие /Под ред. Э. А. Верновского. — Mосква, 1984.
